Trong các dự án xây dựng, bước khảo sát địa hình đóng vai trò quan trọng hàng đầu. Đây là công việc cần thực hiện trước khi bắt đầu thiết kế và thi công công trình. Nhưng khảo sát địa hình công trình là gì? Tại sao lại cần phải khảo sát địa hình kỹ lưỡng đến vậy?
Khảo sát địa hình không chỉ giúp cung cấp thông tin về mặt bằng khu đất mà còn hỗ trợ xác định cao độ, địa hình tự nhiên, cũng như điều kiện tự nhiên và hiện trạng sử dụng đất tại khu vực thi công. Nhờ vào những số liệu này, các kỹ sư, kiến trúc sư và chủ đầu tư có thể đưa ra những quyết định chính xác hơn trong quá trình thiết kế và thi công công trình.
Khảo sát địa hình công trình là gì?
Khái niệm cơ bản
Khảo sát địa hình công trình là quá trình thu thập, phân tích và trình bày các thông tin chi tiết về bề mặt địa hình của một khu vực nhất định. Dữ liệu thu được sẽ bao gồm các yếu tố như cao độ, độ dốc, đặc điểm tự nhiên, sông suối, cây cối, nhà cửa hiện hữu và các yếu tố ảnh hưởng khác đến công trình xây dựng.
Mục đích chính của khảo sát
Mục tiêu của khảo sát địa hình là tạo ra bản đồ địa hình chính xác phục vụ cho thiết kế tổng mặt bằng, tính toán khối lượng san lấp và dự đoán các rủi ro có thể xảy ra khi thi công. Điều này giúp tiết kiệm chi phí, thời gian và đảm bảo tính bền vững cho công trình.
Khi nào cần thực hiện khảo sát địa hình?
Khảo sát địa hình thường được tiến hành trước các giai đoạn như:
-
Lập dự án đầu tư
-
Thiết kế cơ sở
-
Thiết kế kỹ thuật – thi công
-
Cải tạo, nâng cấp công trình cũ
Vai trò của khảo sát địa hình trong xây dựng
Cung cấp dữ liệu đầu vào cho thiết kế
Các số liệu địa hình là yếu tố bắt buộc trong quá trình thiết kế tổng thể công trình. Nhờ dữ liệu từ khảo sát địa hình, các kỹ sư có thể xác định vị trí công trình, hướng thoát nước, quy hoạch giao thông nội bộ và các công trình phụ trợ khác.
Hỗ trợ đánh giá hiện trạng và dự báo rủi ro
Việc khảo sát địa hình giúp đánh giá thực trạng khu đất trước khi xây dựng. Nó còn giúp nhận diện được các yếu tố tiềm ẩn như sạt lở, lún đất, hoặc những yếu tố môi trường có thể ảnh hưởng đến an toàn thi công.
Tối ưu hóa khối lượng san lấp
Từ bản đồ địa hình, các đơn vị thi công có thể xác định được khối lượng đất cần đào, đắp, san lấp mặt bằng. Điều này giúp giảm thiểu lãng phí vật tư và chi phí nhân công.
Quy trình khảo sát địa hình công trình
Bước 1: Thu thập thông tin sơ bộ
Trước khi khảo sát thực địa, đơn vị khảo sát sẽ tiến hành thu thập các tài liệu liên quan như bản đồ địa lý, bản đồ quy hoạch, thông tin khí tượng thủy văn, bản đồ địa chính khu vực cần khảo sát. Đây là cơ sở để lập kế hoạch khảo sát hiệu quả.
Bước 2: Chuẩn bị thiết bị và nhân lực
Các thiết bị thường sử dụng bao gồm:
-
Máy toàn đạc điện tử
-
Máy GPS đo tĩnh hoặc động
-
Máy thủy chuẩn
-
Máy bay không người lái (drone) có gắn camera đo ảnh
Đồng thời, đội ngũ kỹ thuật phải có chuyên môn và kinh nghiệm để xử lý dữ liệu chính xác.

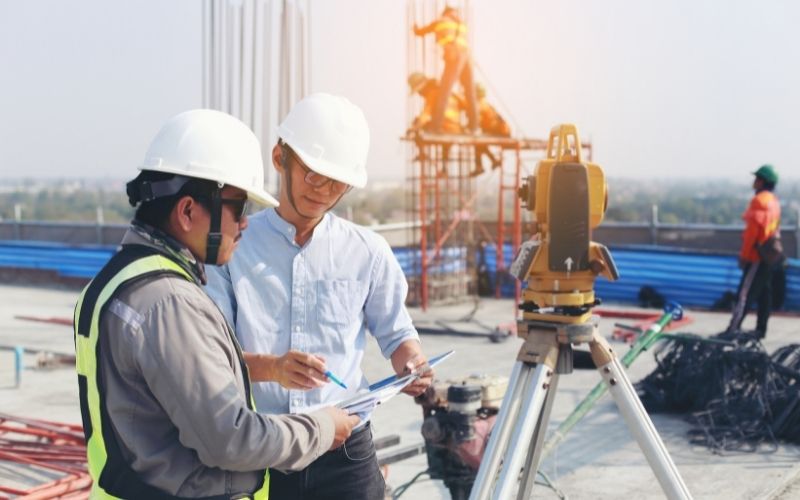

Bước 3: Tiến hành khảo sát hiện trường
Tại khu vực khảo sát, nhóm kỹ sư sẽ tiến hành đo đạc cao độ, góc phương vị, xác định các điểm mốc tọa độ và thu thập các dữ liệu thực địa cần thiết. Tất cả các điểm đặc trưng như địa hình nhấp nhô, công trình hiện hữu, cây cối, mương rãnh sẽ được ghi nhận.
Bước 4: Xử lý số liệu và lập bản đồ
Sau khi có số liệu từ hiện trường, nhóm kỹ thuật sẽ sử dụng phần mềm chuyên dụng như AutoCAD, Civil 3D, hoặc phần mềm GIS để xử lý dữ liệu. Từ đó tạo ra bản đồ địa hình số (DTM), bản đồ địa hình 2D, 3D phục vụ thiết kế và thi công.
Bước 5: Lập báo cáo và bàn giao hồ sơ
Hồ sơ khảo sát địa hình thường bao gồm:
-
Bản đồ địa hình tỷ lệ phù hợp
-
Sơ đồ bố trí điểm đo
-
Báo cáo thuyết minh kỹ thuật khảo sát
-
Bản vẽ số liệu khảo sát theo tọa độ và cao độ chuẩn
Những lưu ý khi khảo sát địa hình
Chọn tỷ lệ bản đồ phù hợp
Tùy vào quy mô và mục tiêu công trình, tỷ lệ bản đồ được chọn sẽ khác nhau. Với khu dân cư nhỏ có thể sử dụng tỷ lệ 1/500, trong khi khu công nghiệp lớn thường dùng 1/1000 hoặc 1/2000.
Tuân thủ hệ tọa độ quốc gia
Tất cả các dữ liệu đo đạc cần được quy chiếu theo hệ tọa độ VN-2000 hoặc hệ tọa độ nhà nước hiện hành để đảm bảo tính thống nhất với các cơ quan chức năng.
Kiểm tra và hiệu chỉnh số liệu
Sau khi đo đạc, cần có bước kiểm tra chéo để đảm bảo dữ liệu không bị sai lệch. Việc hiệu chỉnh sẽ giúp bản đồ phản ánh đúng thực trạng hiện trường.
Ứng dụng công nghệ mới trong khảo sát địa hình
Công nghệ GPS và GNSS
Sử dụng công nghệ định vị toàn cầu giúp quá trình đo đạc nhanh hơn, chính xác hơn và có thể khảo sát cả khu vực có địa hình phức tạp như núi cao hoặc rừng rậm.
Máy bay không người lái (drone)
Drone gắn camera quét ảnh có thể thu thập hình ảnh và số liệu 3D cực kỳ chi tiết. Sau khi xử lý bằng phần mềm, chúng ta sẽ có mô hình địa hình số rất trực quan và chính xác.
Phần mềm xử lý bản đồ địa hình
Các phần mềm như AutoCAD Civil 3D, Bentley InRoads, Global Mapper, Surfer được sử dụng để xử lý dữ liệu và trình bày kết quả khảo sát nhanh chóng, chuyên nghiệp.
Khảo sát địa hình – bước nền tảng không thể thiếu
Có thể thấy, khảo sát địa hình công trình là khâu nền tảng, đặt nền móng vững chắc cho toàn bộ quá trình thiết kế và thi công. Bất kỳ công trình nào, dù lớn hay nhỏ, cũng không thể thiếu bước khảo sát địa hình nếu muốn đảm bảo độ chính xác và an toàn trong thi công.
Những sai lệch trong khảo sát sẽ dẫn đến hàng loạt hậu quả về thiết kế sai, thi công sai và thậm chí gây nguy hiểm cho công trình sau này. Vì vậy, hãy lựa chọn đơn vị khảo sát có kinh nghiệm, thiết bị hiện đại và đội ngũ kỹ thuật viên chuyên nghiệp để đảm bảo chất lượng dữ liệu địa hình.
Khảo sát địa hình công trình là gì? Đây là bước khảo sát, đo đạc, phân tích địa hình khu vực xây dựng để phục vụ thiết kế và thi công công trình. Nó có vai trò rất lớn trong việc đảm bảo công trình xây dựng được triển khai đúng quy hoạch, an toàn và hiệu quả.
Việc hiểu đúng và thực hiện đúng quy trình khảo sát địa hình sẽ giúp các nhà đầu tư, đơn vị thiết kế và nhà thầu tiết kiệm được rất nhiều thời gian, chi phí và tránh được các rủi ro không đáng có trong thi công.
