Khảo sát địa hình là bước nền không thể bỏ qua trước khi lập thiết kế và triển khai thi công bất kỳ công trình nào. Dữ liệu địa hình chính xác giúp đội ngũ thiết kế hiểu rõ hiện trạng khu đất, cao độ, địa chất, hạ tầng kỹ thuật và các yếu tố môi trường xung quanh. Nhờ đó bản vẽ trở nên sát thực tế, giảm sai số, hạn chế phát sinh và tối ưu chi phí. Lợi ích của khảo sát địa hình trước khi thi công xây dựng không chỉ nằm ở độ chính xác của số liệu mà còn ở hiệu quả quản lý dự án, an toàn công trình và tuân thủ pháp lý. Bài viết này giúp bạn nắm trọn giá trị mà khảo sát địa hình mang lại, đồng thời biết cách triển khai đúng quy trình để đạt kết quả tốt nhất.
Khảo sát địa hình là gì
Khái niệm và phạm vi công việc
Khảo sát địa hình là quá trình đo đạc, thu thập và xử lý dữ liệu liên quan đến đặc điểm bề mặt đất, cao độ, ranh giới, công trình hiện hữu và yếu tố tự nhiên trên khu vực dự án. Phạm vi có thể từ một lô đất nhỏ cho đến các khu công nghiệp, tuyến giao thông, khu đô thị. Kết quả khảo sát được biểu diễn dưới dạng bản đồ địa hình, mặt cắt, điểm cao độ và mô hình số địa hình dùng trong thiết kế.
Các phương pháp khảo sát phổ biến hiện nay

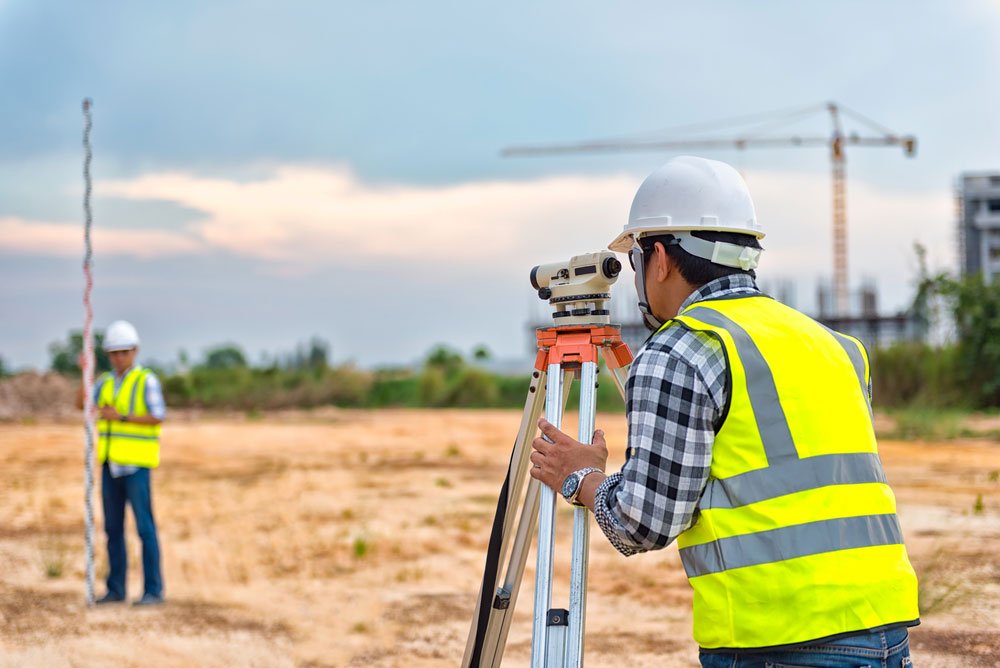

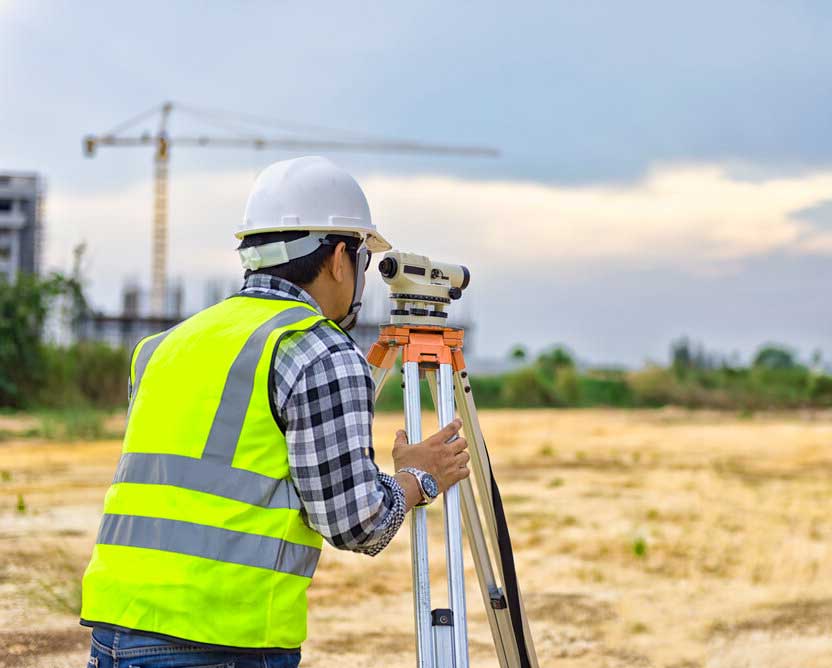

Khảo sát truyền thống dùng máy thủy bình và máy toàn đạc điện tử vẫn được áp dụng rộng rãi vì độ chính xác cao. Bên cạnh đó còn có đo GPS vi sai để xác định vị trí nhanh trên diện rộng. Công nghệ quét laser 3D và chụp ảnh bay flycam kết hợp xử lý ảnh lập mô hình địa hình số đang ngày càng phổ biến trong các dự án lớn, giúp rút ngắn thời gian và tăng mật độ điểm đo. Việc kết hợp nhiều phương pháp giúp tối ưu giữa chi phí và yêu cầu kỹ thuật.
Dữ liệu thu thập được dùng vào đâu
Thông tin địa hình là nền cho việc xác định chỉ giới, định vị công trình, thiết kế san nền, hệ thống thoát nước, đường nội bộ, móng và hạ tầng kỹ thuật ngầm. Dữ liệu còn hỗ trợ tính toán khối lượng đào đắp, lập dự toán và phân kỳ thi công. Trong giai đoạn vận hành, bản đồ địa hình gốc là tài liệu tham chiếu quan trọng khi cần mở rộng hay cải tạo công trình.
Vì sao khảo sát địa hình quyết định hiệu quả dự án
Giảm rủi ro sai số thiết kế
Khi thiết kế dựa trên dữ liệu đo đạc chính xác, kích thước và cao độ các hạng mục khớp với thực tế. Điều này giảm phải chỉnh sửa bản vẽ trong lúc thi công. Sai số địa hình nhỏ nhưng có thể kéo theo sai khác lớn ở san nền, nền móng và hệ thống thoát nước, gây tốn kém. Khảo sát chuẩn giúp phòng tránh tình trạng này.
Tối ưu chi phí nền móng và hạ tầng
Dữ liệu cao độ và địa chất bề mặt hỗ trợ kỹ sư tính đúng khối lượng đào đắp, chọn giải pháp móng phù hợp và thiết kế hệ thống cấp thoát nước hợp lý. Nhờ biết chỗ cao, thấp, mềm, cứng của nền đất, chủ đầu tư không phải xử lý dư thừa. Ngân sách được phân bổ đúng trọng tâm thay vì ước lượng cảm tính.
Hạn chế chậm tiến độ và phát sinh
Khi vào thi công mà mới phát hiện nền đất lệch cao độ, hoặc cống ngầm vướng vị trí móng, dự án chắc chắn chậm. Khảo sát địa hình đầy đủ giúp nhận diện sớm các yếu tố cản trở. Kế hoạch thi công được lập thực tế hơn, hạn chế phát sinh kéo dài thời gian và tăng chi phí nhân công, máy móc.
Lợi ích về an toàn và chất lượng thi công
Đánh giá địa chất và nguy cơ sạt lở
Dù khảo sát địa hình chủ yếu tập trung bề mặt, nhưng quá trình này thường đi kèm thu thập thông tin địa chất sơ bộ và điều kiện thoát nước tự nhiên. Từ đó đội ngũ kỹ thuật nhận diện khu vực có độ dốc lớn, nền yếu, nguy cơ trượt đất hoặc sạt mái taluy. Các biện pháp gia cố, tường chắn hoặc thoát nước mặt sẽ được đưa vào thiết kế kịp thời.
Kiểm soát thoát nước và ngập úng
Khác biệt cao độ vài chục centimet có thể quyết định hướng dòng chảy bề mặt. Dữ liệu khảo sát giúp thiết kế độ dốc sân bãi, đường nội bộ và rãnh thoát nước hợp lý. Nếu không khảo sát, công trình hoàn thành có thể bị đọng nước chân tường, hư hại kết cấu và giảm tuổi thọ lớp hoàn thiện.
Định vị chính xác các mốc thi công
Trên công trường, các mốc tọa độ và cao độ được chuyển ra thực địa dựa trên dữ liệu khảo sát. Các mốc này là chuẩn để thi công móng, cột, đường ống và hệ thống hạ tầng. Khi mốc chuẩn chính xác, sai lệch tích lũy trong quá trình thi công được giảm thiểu, bảo đảm chất lượng tổng thể công trình.
Lợi ích về pháp lý và quy hoạch
Đảm bảo tuân thủ chỉ giới xây dựng
Ranh giới đất và chỉ giới xây dựng thường do cơ quan chức năng quy định theo bản đồ địa chính. Khảo sát địa hình kết hợp kiểm tra mốc ranh giúp bảo đảm công trình nằm đúng phạm vi được phép. Điều này tránh rủi ro bị xử phạt, buộc tháo dỡ hoặc tranh chấp sau khi xây xong.
Hỗ trợ hồ sơ xin phép và thẩm định
Hầu hết hồ sơ xin phép xây dựng đều yêu cầu bản vẽ hiện trạng khu đất, cao độ, hạ tầng xung quanh. Số liệu khảo sát chuẩn giúp quá trình thẩm định diễn ra thuận lợi hơn. Khi cơ quan quản lý có căn cứ rõ ràng, thời gian cấp phép rút ngắn, dự án khởi công đúng kế hoạch.
Tránh tranh chấp ranh giới đất
Tình trạng xây lấn sang đất liền kề không hiếm. Khảo sát xác định chính xác ranh giới trước khi đóng cọc, dựng hàng rào và đặt móng. Việc này giảm mâu thuẫn với hộ dân hoặc chủ đất bên cạnh, đặc biệt ở khu vực đô thị chật hẹp.
Quy trình khảo sát địa hình chuẩn trước thi công
Chuẩn bị hồ sơ và mục tiêu khảo sát
Trước khi ra hiện trường, cần thu thập tài liệu quy hoạch, bản đồ địa chính, thông tin ranh đất, yêu cầu thiết kế dự kiến và cấp chính xác mong muốn. Việc xác định mục tiêu giúp lựa chọn phương pháp đo phù hợp, tránh đo thừa hoặc thiếu.
Đo đạc thực địa bằng thiết bị chuyên dụng

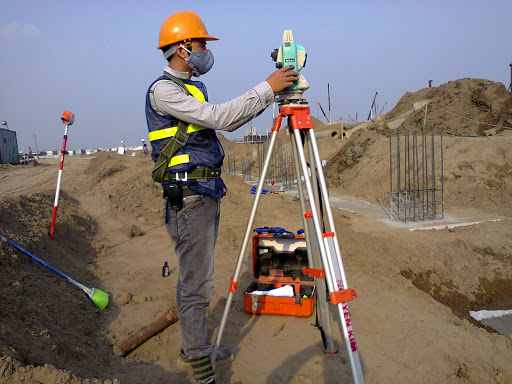

Đội khảo sát triển khai lưới khống chế tọa độ, cao độ, sau đó quét hoặc đo chi tiết địa vật, đường đồng mức, công trình hiện hữu. Máy toàn đạc, GPS vi sai, máy thủy bình tự động và flycam hỗ trợ thu nhanh dữ liệu ngay cả trên địa hình phức tạp. Trong quá trình đo phải kiểm tra chéo để giảm sai số.
Xử lý số liệu và lập bản đồ, mô hình số
Dữ liệu hiện trường được nhập phần mềm để bình sai, hiệu chỉnh và tạo bản đồ địa hình. Các đường đồng mức, điểm cao độ đặc trưng và mặt cắt phục vụ thiết kế được xuất đúng chuẩn CAD hoặc BIM tùy yêu cầu. Với dự án lớn, mô hình số địa hình 3D là cơ sở dựng mô hình thiết kế và tính khối lượng đào đắp.
Những sai lầm thường gặp khi bỏ qua khảo sát
Sai lệch cao độ dẫn đến úng nước
Nhiều công trình dân dụng hoặc nhà xưởng nhỏ bỏ qua khảo sát chi tiết và chỉ ước lượng mặt bằng bằng mắt. Khi mưa lớn, nước chảy ngược vào trong vì cao độ sân thấp hơn đường. Chi phí sửa chữa hệ thống thoát nước về sau thường cao hơn nhiều so với làm khảo sát ban đầu.
Đội chi phí vì phải xử lý nền
Không nắm được địa hình và địa chất, thiết kế móng có thể không phù hợp. Khi đào móng mới phát hiện nền yếu phải gia cố cọc, cát, cừ tràm hoặc xi măng đất. Khoản phát sinh này ảnh hưởng lớn đến ngân sách. Khảo sát giúp dự trù đúng và chọn giải pháp nền hợp lý ngay từ đầu.
Xung đột hạ tầng ngầm khó khắc phục
Đường ống cấp nước, cáp điện ngầm hoặc tuyến thoát nước cũ đôi khi chạy qua khu đất nhưng không thể hiện đủ trên giấy tờ. Khảo sát thực địa kỹ lưỡng, kết hợp dò tìm, giúp phát hiện sớm để điều chỉnh thiết kế. Nếu phát hiện muộn khi đã thi công, việc di dời tốn thời gian và có thể gây gián đoạn khu vực lân cận.
Cách lựa chọn đơn vị khảo sát địa hình uy tín
Năng lực thiết bị và công nghệ
Đơn vị khảo sát cần có máy toàn đạc thế hệ mới, GPS độ chính xác cao, máy thủy bình chuẩn, phần mềm xử lý chuyên dụng và khả năng tích hợp dữ liệu bay không người lái hoặc quét laser. Thiết bị hiện đại giúp rút ngắn thời gian, nâng độ tin cậy và dễ chuyển đổi dữ liệu sang BIM.
Kinh nghiệm dự án tương tự
Kinh nghiệm trên loại hình dự án bạn sắp làm rất quan trọng. Khảo sát tuyến đường khác với khu công nghiệp. Khảo sát đô thị chật hẹp khác với vùng đồi núi. Đơn vị từng làm dự án tương tự thường có quy trình kiểm soát sai số phù hợp và biết trước rủi ro.
Khả năng phối hợp thiết kế và thi công
Đơn vị khảo sát làm việc hiệu quả khi họ hiểu nhu cầu của kiến trúc sư, kỹ sư kết cấu và nhà thầu thi công. Dữ liệu bàn giao đúng định dạng CAD, BIM hay GIS sẽ tiết kiệm thời gian chuyển đổi. Ngoài ra khả năng ra hiện trường bổ sung số liệu khi cần giúp dự án không bị gián đoạn.
Khảo sát địa hình là bước đầu tư nhỏ nhưng mang lại giá trị lớn cho toàn bộ vòng đời dự án. Từ giảm sai số thiết kế, tối ưu chi phí nền móng, đảm bảo an toàn, tuân thủ pháp lý đến hạn chế tranh chấp và phát sinh, mọi lợi ích đều quay lại mục tiêu chung là xây dựng công trình bền vững, đúng tiến độ và hiệu quả tài chính. Khi lên kế hoạch dự án mới, hãy đặt hạng mục khảo sát địa hình vào giai đoạn sớm nhất. Số liệu chuẩn ngay từ đầu sẽ giúp mọi quyết định tiếp theo trở nên chắc chắn và tiết kiệm hơn. Đây chính là lợi ích của khảo sát địa hình trước khi thi công xây dựng mà bất kỳ chủ đầu tư nào cũng nên cân nhắc.
